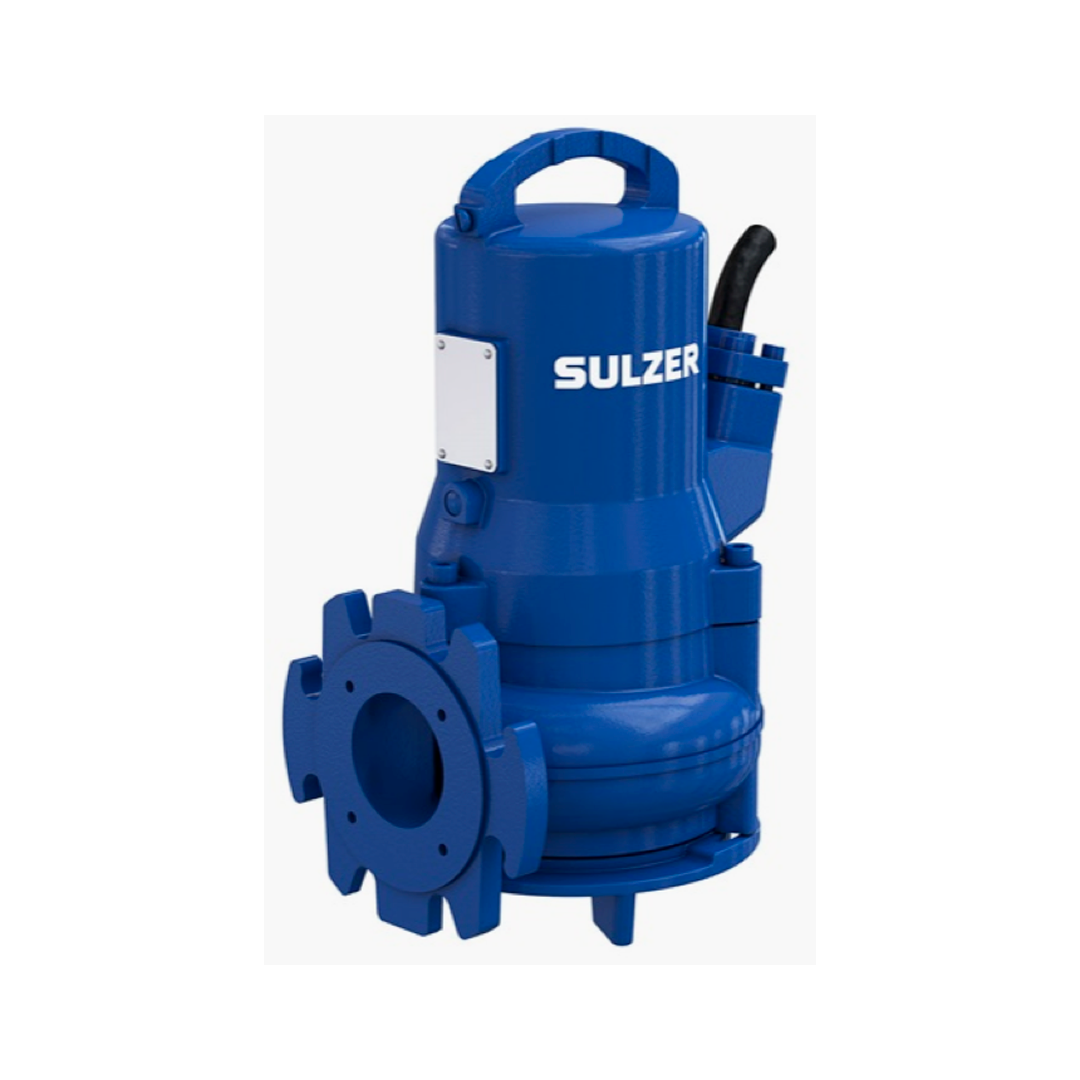

Bombas AS

La serie AS está formada por bombas sumergibles robustas y fiables, han sido diseñadas para el bombeo económico y fiable de aguas sucias y residuales de 1 a 3 kW en instalaciones domésticas y comerciales. Están equipadas con motores totalmente sumergibles, encapsulados, estancos a la presión del agua y disponibles en versiones estándar y antideflagrante. Posibilidad de instalación fija con el sistema de acoplamiento automático ABS o transportable.

Caudales
100 m³/h (440 gpm)

Altura
28 m (92 pies)

Temperaturas
40 °C (60 °C como máximo durante 5 minutos)

Bridas de descarga
DN 50 (G2″) (AS 0530)
DN 65 (G2½») (AS 0630 – AS 0641)
DN 80 (G3″) (AS 0830 – AS 0841)

Velocidad máxima de giro
1450 rpm (AS 0630, AS 0830, AS 0841)
2900 rpm (AS 0530, AS 0631, AS 0840)

Ventajas

– Funcionamiento fiable con el sistema Contrablock para sólidos de 40 a 80 mm o con impulsores vortex para materiales fibrosos, así como para aguas fecales
– Alta fiabilidad incluso en condiciones de funcionamiento prolongado
– Apta para instalaciones fijas o transportables
– Fácil instalación con sistema de acoplamiento automático
– Disponible en versión estándar o antideflagrante Ex
– Temperatura máxima permitida del líquido 40 ºC; 60 ºC en uso intermitente (máximo 5 minutos).

Aplicaciones

– Agua residual comercial y doméstica con o sin materia fecal
– Eliminación de aguas limpias, sucias y residuales de edificios e instalaciones comerciales
– Hidráulicas vortex especialmente indicadas para fluidos con materiales fibrosos o abrasivos
– Versión de 2″ especialmente idónea para el bombeo de aguas residuales en aparcamientos subterráneos
– Sistema hidráulico Contrablock para fluidos con un mayor contenido de materias sólidas o fibrosas

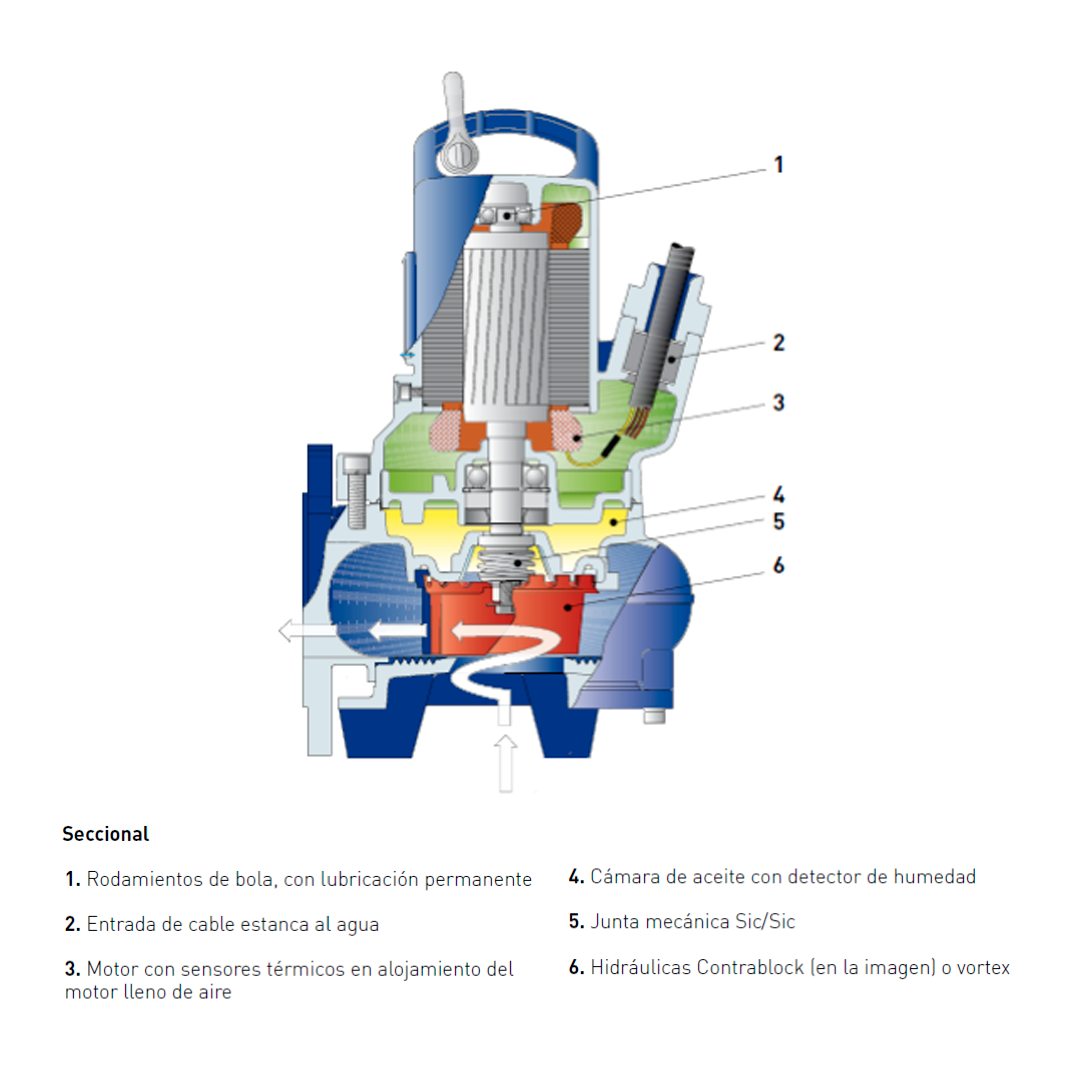

Diseño

Motor
El motor encapsulado, estanco a la presión del agua y totalmente sumergible, forma una unidad compacta y robusta junto con la sección hidráulica.

Trifásico 460 V, 60 Hz; 4 polos (1.620 r.p.m.). Clase de aislamiento F, tipo de protección IP 68. Protección Ex según normas internacionales ExdIIBT4 y FM.
Consulte a ABS acerca del uso Ex con variadores de frecuencia.

Rodamientos
El eje del rotor está apoyado sobre rodamientos de bolas con lubricación permanente.

Sellado del eje
La estanqueidad entre el motor y la sección hidráulica se consigue por medio de una junta mecánica de carburo de silicio, independiente del sentido de giro y resistente a cambios bruscos de temperatura. En el lado del motor, mediante retén lubricado con aceite.

Descarga
AS 0830,: Brida de descarga radial DN 80

Vigilancia de la temperatura
Sólo con versión Ex: Sistema TCS (Thermo-Control-System), con sondas térmicas en el estator que emiten una señal y desconectan el equipo en caso de alcanzarse temperaturas excesivas en el motor (opcional en versión AS estándar).

Detector de humedad. Sistema DI
Consiste en un electrodo en el motor y en la cámara de aceite que emite una indicación óptica y/o acústica de inspección en caso de que se produzca una fuga en las juntas del eje (opcional en versión AS estándar. No disponible en cámara de aceite en versión Ex).

Hidráulicas

– AS 0530, 0630, 0631, 0830, 0831: Impulsor vortex de cuatro canales abierto.
– Eje rotor en acero inoxidable apoyado sobre rodamientos de bolas con lubricación permanente
– Antideflagrante Ex conforme a las normas internacionales ATEX (II 2G Ex h db IIB T4 Gb) y FM
– Disponible en tres tamaños de descarga: DN 50 (G2”), DN 65 (G2½) y DN 80 (G3”)
– Instalación con pedestal o sobre base soporte

Materiales

Alojamiento motor
Fundición gris EN-GJL-250

Eje del motor
Acero inoxidable 1.4021 (AISI 420)

Voluta
Fundición gris EN-GJL-250

Impulsor
Fundición gris EN-GJL-250

Placa base
Fundición gris EN-GJL-250

Tornillería
Tornillería 1.4401 (AISI 316)
