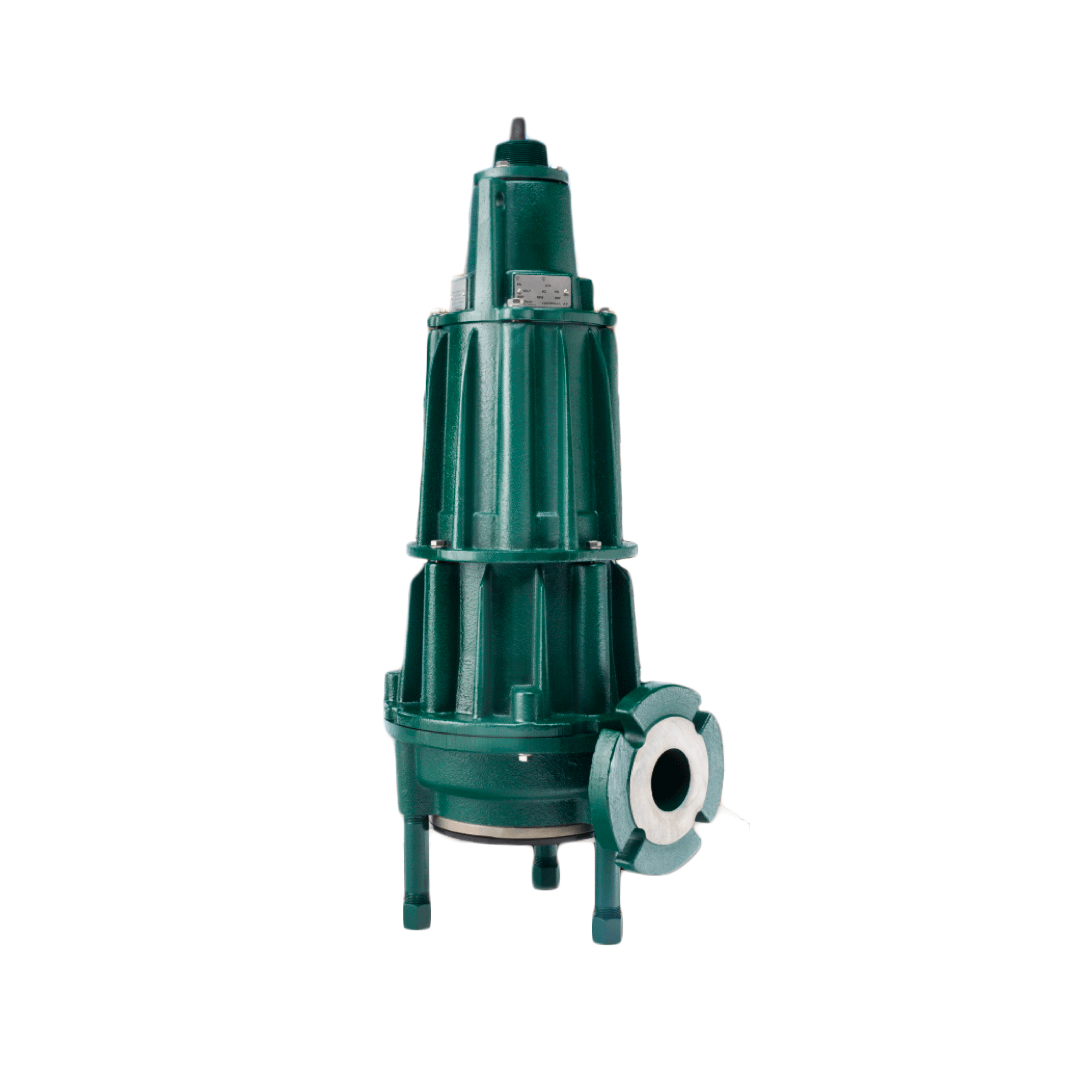

X71
APLICACIONES
Estaciones elevadoras de aguas residuales.
Urbanizaciones.
Redes de alcantarillado de baja presión.
Elevación vertical alta o tuberías de impulsión largas.
BOMBA:
Cortador y placa de acero inoxidable 440 endurecido a Rockwell C55-60.
Tamaño de descarga – 2-1/2″ brida horizontal adaptable a 3″ brida, 2″ NPT opcional.
Doble sello mecánico – carbón/cerámica rotativa/estacionaria, elastómeros Buna-N.
Sistema de detección de humedad.
Construcción – Fundición ASTM A-48, Clase 30, 30.000# de resistencia a la tracción, protegida con un revestimiento de polvo epoxi horneado resistente a la corrosión.
Cuerpo de la bomba e impulsor concéntricos equilibrados.
Tornillería de fijación – Acero inoxidable 304.
Juntas de anillo cuadrado – Buna-N.
Impulsor – Diseño vortex de hierro dúctil.
Opcional:
Sellos de carburo de silicio
Orings de Viton
Descarga de 2″ NPT (sólo modelos de gran altura y gran caudal)
Gran caudal
Reversibles (sólo modelos de 3 fases con brida)
Sistemas de raíles sin chispas
MOTOR:
Clasificación cCSAus Clase I, División 1, Grupos C y D y Clase Zona 1, Grupos IIA y IIB Construcción.
Probado según las normas FM 3600 y 3615 por CSA
Estator: aislamiento y cables conductores de clase F. Diseño NEMA B.
Sensor térmico y cables.
Carcasa – hierro fundido, rellena de aceite.
Rodamientos de bolas – superior e inferior de acero al cromo de alto carbono.
Longitud del cable de alimentación y del sensor: 25′ (7,6 m).
MODELOS:
EX7110 | No automático | 230 / 1 | 2 1/2 pulg. Bridada | Hierro dúctil | 3 HP | 3450 |
FX7110 | No automático | 230 / 3 | 2 1/2 pulg. Bridada | Hierro dúctil | 3 HP | 3450 |
GX7110 | No automático | 460 / 3 | 2 1/2 pulg. Bridada | Hierro dúctil | 3 HP | 3450 |
EX7111 | No automático | 230 / 1 | 2 1/2 pulg. Bridada | Hierro dúctil | 5 HP | 3450 |
FX7111 | No automático | 230 / 3 | 2 1/2 pulg. Bridada | Hierro dúctil | 5 HP | 3450 |
GX7111 | No automático | 460 / 3 | 2 1/2 pulg. Bridada | Hierro dúctil | 5 HP | 3450 |
FX7112 | No automático | 230 / 3 | 2 1/2 pulg. Bridada | Hierro dúctil | 7.5 HP | 3450 |
GX7112 | No automático | 460 / 3 | 2 1/2 pulg. Bridada | Hierro dúctil | 7.5 HP | 3450 |
